Покривен прозорец VELUX за отвеждане на дима при пожар GGL / GGU - за скатен покрив Характеристики на прозореца Всички прозорци със специална функция
Димоотвеждащите прозорци за скатни покриви VELUX с вграден мотор носят обозначението CE в съответствие с европейския стандарт EN 12101-2 за вентилатори за отвеждане на дим и топлина.

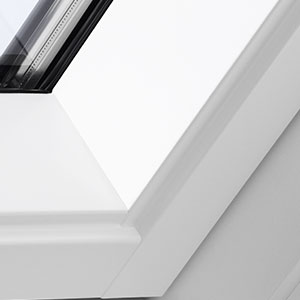

Прозорец/стъклопакет Материали Дефлектор Норма EN GGL GGU GGL Класификация Дървесина с лаково покритие Бял полиуретан (PU) Дървесина с бяла боя - EN 12101-2 Код на продукта ---- 306640 ---- 006640 ---- 206640 Троен стъклопакет Вариант 66 ---- 307040 ---- 007040 ---- 207040 Двоен стъклопакет Вариант 70
Прозорец/стъклопакет Материали Дефлектор Норма EN Включва дефлектор за вятър GGL GGU GGL KFD Класификация Дървесина с лаково покритие Бял полиуретан (PU) Дървесина с бяла боя Алуминий EN 12101-2 Код на продукта ---- 306640 + KFD ---- 0000 ---- 006640 + KFD ---- 0000 ---- 206640 + KFD ---- 0000 Троен стъклопакет Вариант 66 ---- 307040 + KFD ---- 0000 ---- 007040 + KFD ---- 0000 ---- 207040 + KFD ---- 0000 Двоен стъклопакет Вариант 70
Спецификации Димоотвеждащ прозорец VELUX Надеждност (Re) Натоварване от сняг (SL) Ниска температура (T) Устойчивост на вятър (WL) Излагане на топлина (B) Клас по реакция на огън Re 1000+1 SL 800 T (-15) WL 3000 B 300 Е
MK04 MK06 MK08 SK06 SK08 UK04 UK08 0,19 0,29 0,43 0,28 0,44 0,16 0,38 0,33 0,43 0,55 0,55 0,70 0,51 0,73
Продукти за монтаж VELUX EDW 0000 Релефен покривен материал (с дебелина до 120 мм) EDS 0000 Плосък покривен материал (с дебелина до 2x8 мм)
Материал на обшивките Материал на престилката Наклон на покрива Височина на профила Странична секция Алуминий Тъмносиво Слоеста конструкция от алуминий и битум Тъмносиво. макс. 120 mm Височина на пяната 75 mm Алуминий Тъмносиво Макс. 8 mm, Плочи или покривен картон Странични обшивки
Изолационен материал Изолационна рамка с гъвкаво уплътнение, което позволява плътно и надеждно закрепване към покривната конструкция
Димоотвеждащ прозорец Покривен прозорец GGL/GGU с отваряне по централната ос и предварително вградено управление на димоотвеждането, с обозначение CE в съответствие с европейския стандарт EN 12101-2 за вентилатори на естествена тяга за отвеждане на дим и топлина. Прозорецът може да бъде отварян за ежедневна вентилация. Препоръчва се отваряне до 200 мм. Димоотвеждащият прозорец се предлага в два варианта: със или без дефлектори, в зависимост от конкретните изисквания. Всички варианти са с ламинирано вътрешно стъкло за по-добра лична безопасност. Когато е задействана функцията за димоотвеждане, прозорецът се отваря на 90° чрез верижен мотор и газови амортисьори. Система за контрол KFX 210 Система за контрол, състояща се от контролен елемент (KFC 210) с вграден авариен бутон и ключ за проветрение (24 V изходен волтаж, 10 ампера), допълнителен авариен бутон (KFK 100) и детектор за дим (KFA 100). С обозначение CE съгласно EN 12101-10. Контролира до 4 димоотвеждащи покривни прозореца GGL/GGU или 1 димоотвеждащ прозорец за плосък покрив CSP. Вградено аварийно захранване за срок от 72 часа. Вграждане в стена или с рамка за поставяне на стена. Размери: 398 x 393 x 127 mm (Ш x В x Д). Цвят на системата за контрол: Бял NCS S 1000N Възможност за свързване с до 10 контролни единици KFC 210/220, което позволява контрол на макс. 80 димоотвеждащи прозореца. При необходимост възможност за контрол чрез външни алармени системи. Контролен блок KFC 210 Контролен блок с вграден алармен бутон и ключ за проветрение (24 V изходен волтаж, 10 ампера). С обозначение CE съгласно EN 12101-10. Контролира до 4 димоотвеждащи покривни прозореца GGL/GGU или 1 димоотвеждащ прозорец за плосък покрив CSP. Вградено аварийно захранване за срок от 72 часа. Вграждане в стена или с рамка за поставяне на стена. Размери на контролния елемент: 398 x 393 x 127 mm (Ш x В x Д). Цвят на системата за контрол: Бял NCS S 1000N Възможност за свързване с до 10 контролни единици KFC 210/220, което позволява контрол на макс. 80 димоотвеждащи прозореца. При необходимост възможност за контрол чрез външни алармени системи. Контролен блок KFC 220 Контролен блок с вграден алармен бутон и ключ за проветрение (24 V изходен волтаж, 2 х 10 ампера). С обозначение CE съгласно EN 12101-10. Контролира до 8 димоотвеждащи покривни прозореца GGL/GGU или 2 димоотвеждащи прозореца за плосък покрив CSP. Вградено аварийно захранване за срок от 72 часа. Вграждане в стена или с рамка за поставяне на стена. Размери на контролния елемент: 398 x 393 x 127 mm (Ш x В x Д). Цвят на системата за контрол: Бял NCS S 1000N Възможност за свързване с до 10 контролни единици KFC 210/220, което позволява контрол на макс. 80 димоотвеждащи прозореца. При необходимост възможност за контрол чрез външни алармени системи. Алармен бутон KFK 100 Авариен бутон за активиране на функцията за димоотвеждане. Цвят: Сив (RAL 7047). Размери: 125 x 125 x 36 mm (Ш x В x Д). С всяка система за контрол VELUX могат да бъдат използвани до 10 алармени бутона. Визуална и звукова индикация за правилно функциониране, грешки и аларма. Ключ за проветрение KFK 200 Ключ за стена, позволяващ естествена вентилация за комфорт всеки ден. Цвят: Бял (RAL 1013). Размери: 81 x 81 x 12 mm (Ш x В x Д). С всяка система за контрол VELUX могат да бъдат използвани до 10 стенни ключа. Датчик за дим KFA 100 Датчик за дим за ранно откриване на пожар. Цвят: Бял (RAL 9003). Размери: 50 x 100 mm (В x Д) вкл. гнездото. С всяка система за контрол VELUX могат да бъдат използвани до 10 детектора за дим. Визуална индикация за активиране. Сензор за дъжд KLA 200 Сензор за дъжд за автоматично затваряне на димоотвеждащ прозорец VELUX в случай на дъжд, когато е зададен режим на комфортна вентилация). Цвят: Тъмносив (NCS S 7500-N). Размери: 40 x 70 x 13 mm (Ш x В x Д). В случай на пожар функцията на сензора за дъжд се пренебрегва.
